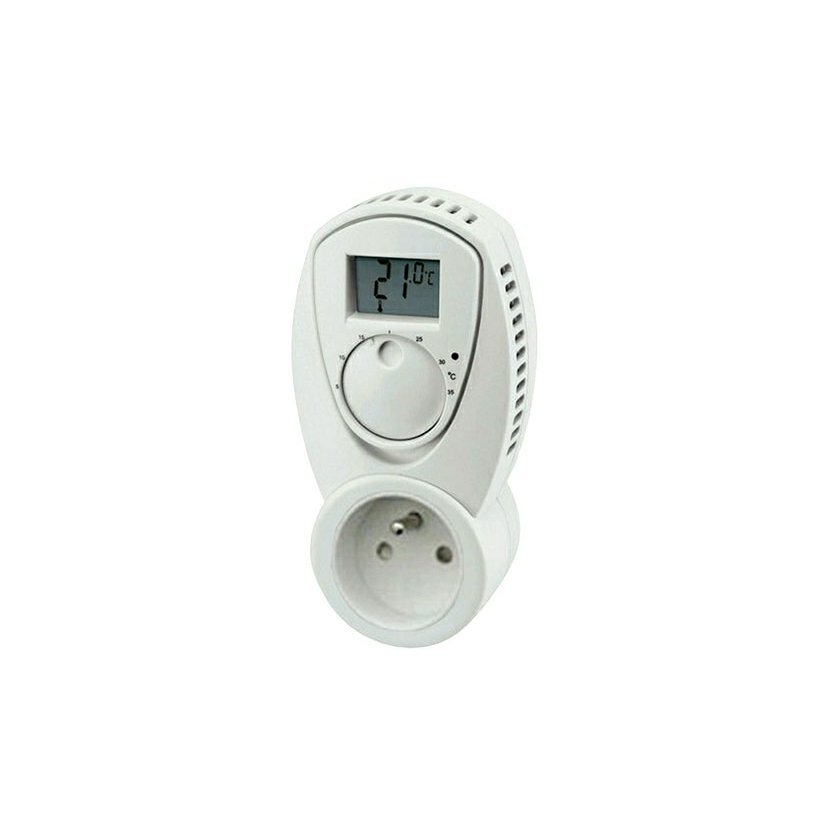

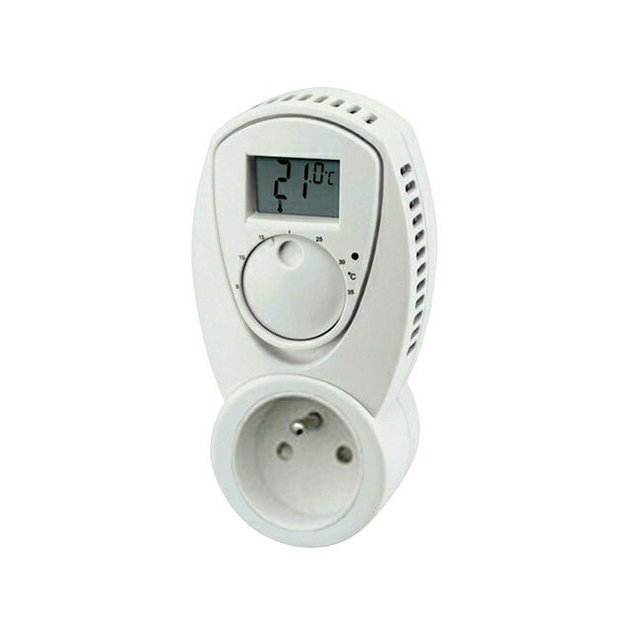

Termostat TZ33

Použití a funkce termostatu
Je vhodný ke spínání jednofázového elektrického topného zařízení s max. spínací zátěží 16 A
Termostat zapíná a vypíná topné zařízení podle požadované a aktuální teploty v místnosti (vytápění na zvolenou teplotu v rozsahu 5 až 35 ° C)
Snadné nastavení pomocí otočného ovladače
LCD displej zobrazuje okolní teplotu
Signalizace sepnutí je indikována symbolem blikajícího teploměru na displeji a rozsvícením zelené LED
Technické parametry::

Napájení : 230 V ~ / 50 Hz
Spínací zátěž : 16 (3) A
Spínací diference : 0,5 °C
Pracovní teplota : 0 – 45 °C
Nastavení teploty termostatu :5 – 35 °C s krokem 0,5°C
Provozní vlhkost : 5-90% (prostředí bez kondenzace)
Krytí : IP 20
Skladovací teplota : 0 až 50 °C
Umístění termostatu:
V případě použití zásuvkového termostatu TZ 33 v koupelnách nebo v místnostech s umývacími prostory, je možné jej umístit pouze do pevné zásuvky s proudovým chráničem se jmenovitým vybavovacím residuálním proudem nepřesahujícím 30mA, která je umístěna v zóně 3.

Popis a nastavení termostatu:
Po zapnutí termostatu TZ33 (zastrčení do zásuvky) se na displeji termostatu zobrazí teplota okolí termostatu a symbol teploměru.
Symbol teploměru svítí nepřerušovaně v případě, že je na otočném ovladači zvolena teplota nižší, než je změřená teplota okolí. V případě zvolené vyšší teploty symbol teploměru bliká a po několika sekundách je sepnuto topné zařízení. Sepnutí je indikováno rozsvícením zelené LED.
Termostat spíná či vypíná topné zařízení tak, aby teplota v místnosti dosáhla hodnoty zvolené otočným ovladačem. Jinou hodnotu teploty nastavíme otáčením ovladače termostatu (po směru hodinových ručiček hodnotu zvyšujeme, proti směru snižujeme). Při změně nastavené teploty se na displeji rozsvítí symbol „ruka“ a je současně zobrazována nastavovaná teplota v rozsahu 5 – 35 °C s krokem 0,5 °C. Po několika vteřinách nečinnosti zmizí symbol „ruka“ a hodnota nastavované teploty. Displej opět zobrazuje teplotu okolí termostatu.
