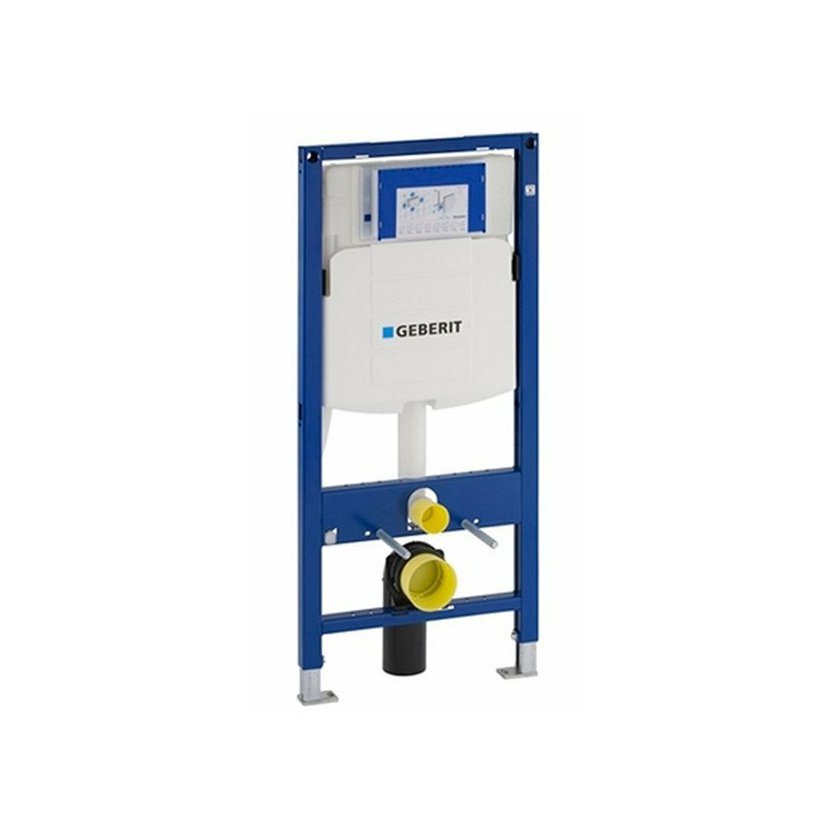

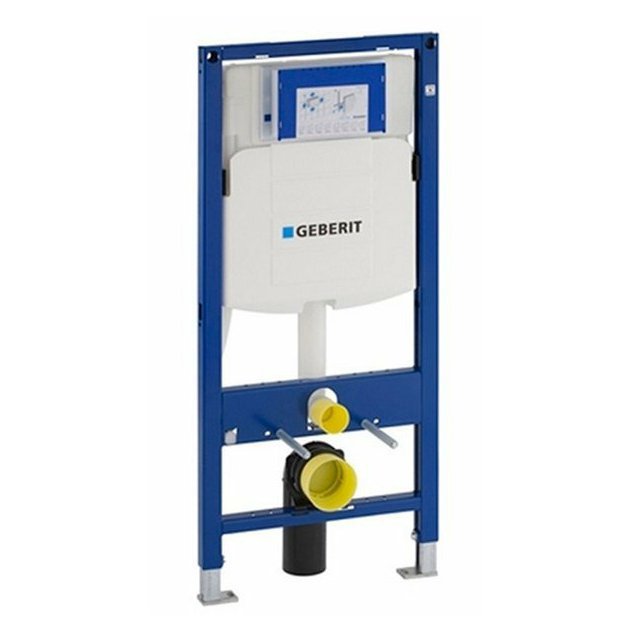

GEBERIT DUOFIX podomítková nádržka Sigma 12 cm, pro montáž do sádrokartonu-111.300.00.5

Předstěnový splachovací systém Geberit DUOFIX 111.300.00.5 s možností montáže do sádrokartonových příček. Geberit Duofix je víc než jen univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Geberit Duofix je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů. Zaručená nosnost všech montážních prvků Geberit je 400 kg.

Technické parametry Duofix

• Pro ovládání zepředu


• Nastavitelné splachování


• Nádrž izolovaná proti rosení


• Přívod vody zezadu / shora uprostřed


• Rozměry: 112×50×12 cm

Účel použití:

• Pro tloušťku podlahy 0 - 20 cm


• Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem


• Pro zabudování do systémové stěny Duofix na celou výšku místnosti


• Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem


• Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem


• Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem


• Pro zabudování do lehké příčky na celou výšku místnosti


• Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm


• Pro připojení Geberit AquaClean


• Nevhodný pro zabetonování

Vlastnosti:

• Samonosný prvek


• Rám s C-profilem 4/4 cm


• Povrch rámu upravený práškovou barvou, barva Geberit modrá


• Podpěry o 5 cm zásuvné


• Patní desky otočné, pro montáž do profilů UW50 a UW75


• Rám s otvory prům. 9 mm pro upevnění do dřevěných konstrukcí


• Splachovací nádržka pod omítku izolovaná proti orosování


• Geberit Sigma splachovací nádržka do stěny 12 cm (UP320) s ovládáním zepředu


• Nastavitelné splachovací množství


• Nastavitelné okamžité spláchnutí možné


• Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí


• Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí


• Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám


• Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí


• Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí


• Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí


• Upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm


• Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí


• Pozinkované podpěry, plynule nastavitelné 0 - 20 cm


• Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství


• Přívod vody zezadu / shora uprostřed

Technické informace:

• Rozsah tlaku vody 0.01 - 1.0 MPa


• Maximální provozní teplota vody 25 °C


• Malé splachovací množství - rozsah nastavení 3-4 l


• Velké splachovací množství - rozsah nastavení 4,5 / 6 / 7,5 l


• Splachovací množství - nastavení z výroby 6 a 3 l


• Start/Stop splachovací množství 4,5 / 6 / 7,5 l

Rozsah dodávky:

• Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem


• Trubková chránička pro přívod vody pro Geberit AquaClean


• Splachovací koleno


• Ochranná zátka


• Kryt pro hrubou montáž pro servisní otvor


• 2 závitové tyče M12 pro upevnění keramiky


• Souprava pro připojení WC, ř 90 mm


• Odpadní koleno pro WC, PE-HD, ř 90 mm


• Přechodka, PE-HD, ř 90/110 mm


• Upevňovací materiál
